Sistem flexibil de încărcare prin conducte Flexible Pipeloading system 302-648587

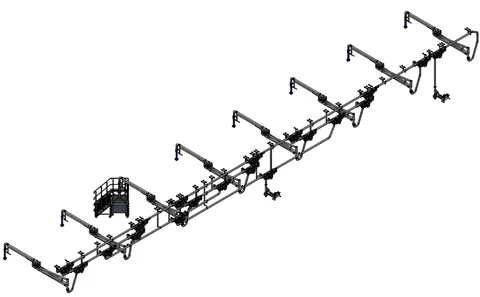

Brațe de umplere cu valve deviatoare cu 3 căi. Configurație exemplificată pe 3 interfețe de pompă cu curățare cu pig și 8 brațe de umplere. Sistem de trasee de conducte foarte flexibil, pentru mai multe produse simultan, fără contaminare.
Pe scurt
- Producător
- Erlinord Automation
- Model
- Flexible Pipeloading system (302-648587)
- Categorie
- Manipulare și transport intern
- Documentație
- 2 documente
- Stare
- Nou
Fotografiile provin din materialul publicat de Utilia sau, unde a fost confirmat, direct de la producător. Vezi pagina producătorului.
Spune-ne aplicația, capacitatea estimată și termenul proiectului. Revenim cu întrebările tehnice necesare.
Descriere

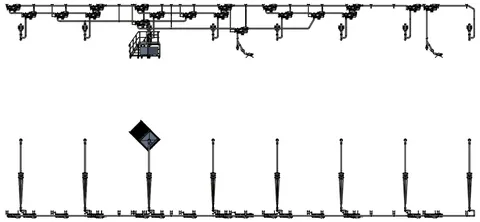

Brațe de umplere cu valve deviatoare cu 3 căi. Configurație exemplificată pe 3 interfețe de pompă cu curățare cu pig și 8 brațe de umplere. Sistem de trasee de conducte foarte flexibil, pentru mai multe produse simultan, fără contaminare. Desen nr. 302-648587.

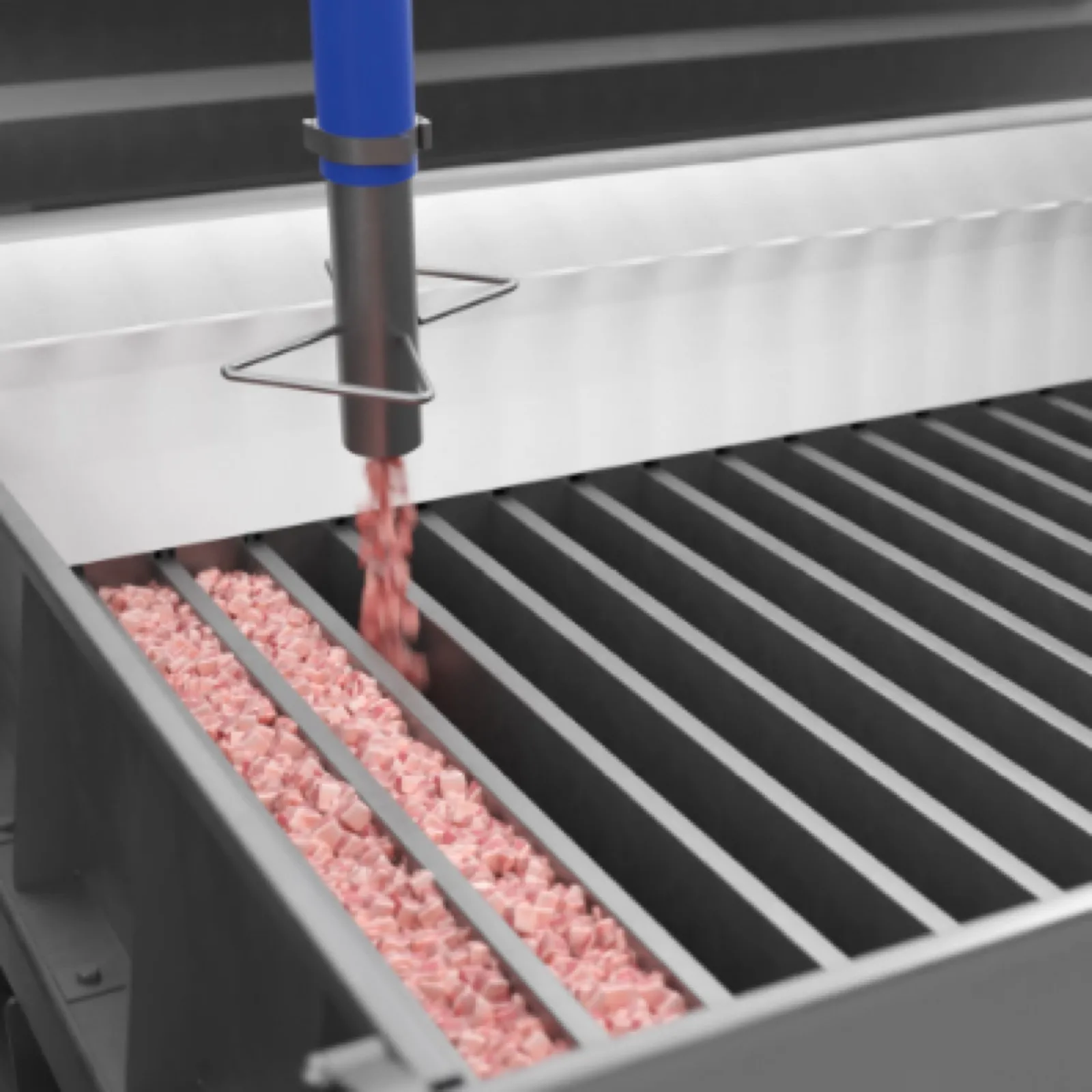

Descrierea fluxului (din PDF): operatorul selectează un braț de umplere și pompa pe care vrea să o folosească. Configurația de valve cu 3 căi se ajustează automat la intrarea selectată și pompa pornește. Când congelatorul este plin, pompa se oprește. Înainte de schimbarea produsului sau când este necesară curățarea, se poate folosi curățarea cu pig.
Operatorul conectează brațul de umplere la stația de recepție și selectează brațul care trebuie curățat; valvele cu 3 căi se ajustează automat. Apoi operatorul introduce „pig-ul” în lansator și îl activează cu aer comprimat. Pig-ul parcurge conductele și ajunge în stația de recepție, iar procedura poate fi repetată pentru alt braț de umplere sau altă interfață de pompă.
Dotări și caracteristici

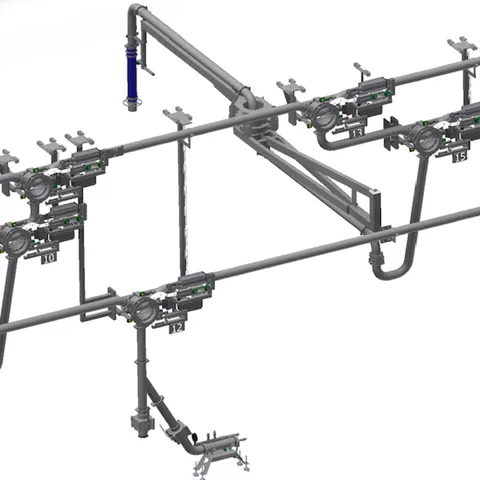

- Componentă (desen): Stație de recepție pig
- Componentă (desen): Braț de umplere
- Componentă (desen): Lansator de pig
- Componentă (desen): Racord pompă
- Componentă (desen): Valvă cu 3 căi
Aplicații
Categorie
Utilizare tipică
Carne separată mecanic (MDM) · Lichide / pastă (slurry)
Specificații tehnice
| Număr desen | 302-648587 |
|---|---|
| Interfețe de pompă | 3, cu curățare cu pig |
| Brațe de umplere | 8 |
| Dimensiuni de gabarit (desen) | 38354,4 / 4422,8 mm |
Valorile tehnice nu sunt estimate. Datele numerice se preiau din documentația producătorului și se confirmă pe configurația comandată. Rândurile marcate „Date tehnice la cerere” se completează la ofertare.
Service și integrare
Mentenanță
Plan de mentenanță preventivă corelat cu utilizarea echipamentului.
ServicePiese și consumabile
Componente și consumabile pentru echipamentele din portofoliu.
Piese și consumabileIntegrare în flux
Poziționarea echipamentului în layout și în fluxul de producție.
Consultanță
Documentație
Documentele marcate „descarcă” provin din materialul original al producătorului sau al Utilia.
