Sistem automat cu pompă cu buncăr și braț de umplere Hopper pump & filling arm 20-663596

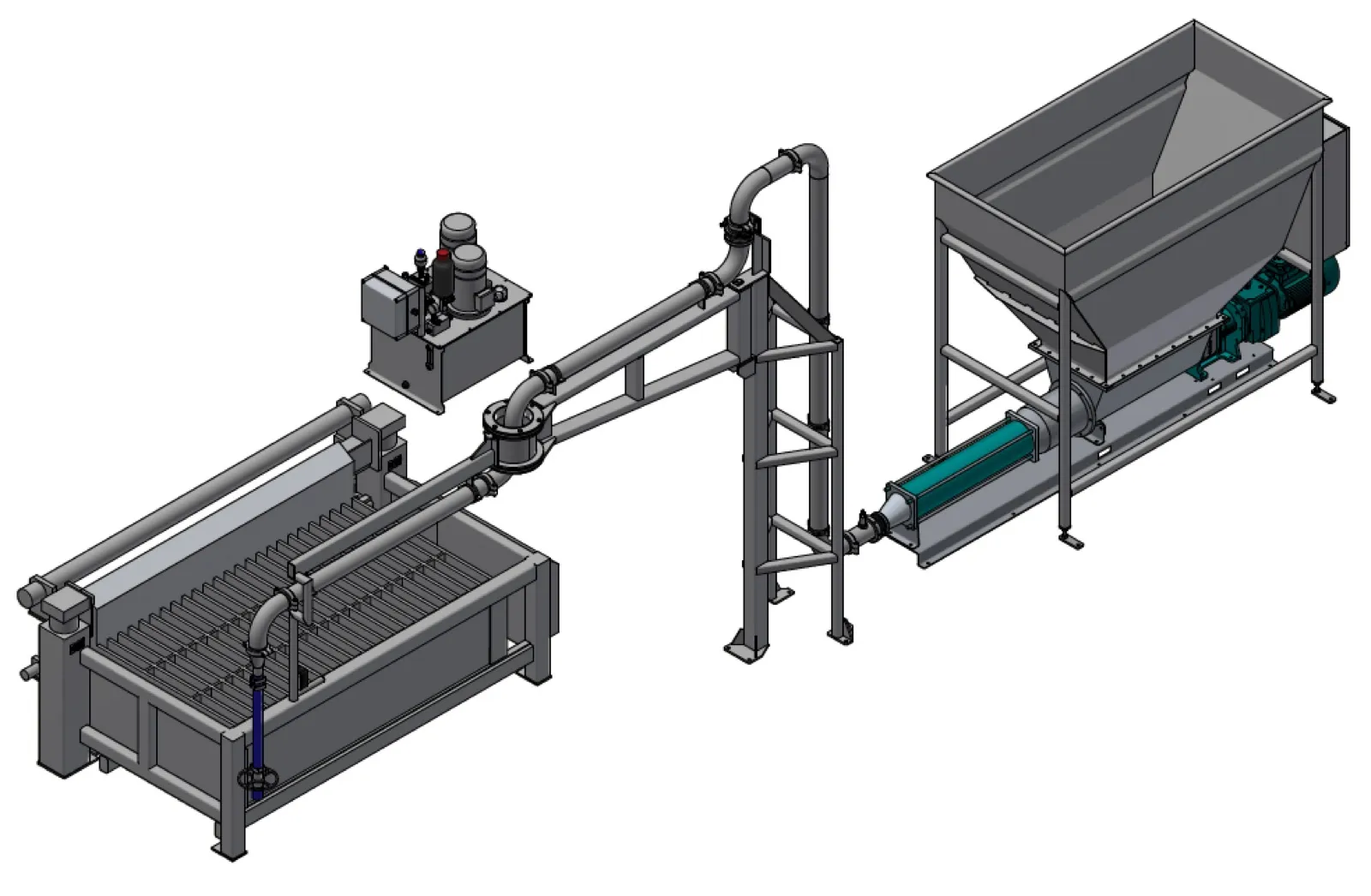

Producție automată cu pompă cu buncăr și braț de umplere, configurație exemplificată pe 1 congelator. Desen nr. 20-663596.
Pe scurt
- Producător
- Erlinord Automation
- Model
- Hopper pump & filling arm (20-663596)
- Categorie
- Manipulare și transport intern
- Documentație
- 2 documente
- Video
- 1 videoclip
- Stare
- Nou
Fotografiile provin din materialul publicat de Utilia sau, unde a fost confirmat, direct de la producător. Vezi pagina producătorului.
Spune-ne aplicația, capacitatea estimată și termenul proiectului. Revenim cu întrebările tehnice necesare.
Descriere
Producție automată cu pompă cu buncăr și braț de umplere, configurație exemplificată pe 1 congelator. Desen nr. 20-663596.
Descrierea fluxului (din PDF): operatorul umple buncărul cu produs înainte de pornirea pompării. Pompa este racordată la un braț de încărcare cu dublă articulație, manevrat manual de operator, care se asigură că produsul este distribuit uniform în compartimentele congelatorului. După umplere poate începe ciclul de congelare, iar operatorul reîncarcă pompa cu produs.
Sistem de încărcare cu pompă Sydex: pompa este racordată la un buncăr care poate conține suficient material pentru încărcarea unui congelator. Un șnec transportă materialul în pompă, care pompează 15 m3 pe oră. Carcasa pompei este pregătită pentru curățare CIP. Sistemul este comandat prin butoane de pornire/oprire.
Sistem de conducte cu braț pivotant: o conductă leagă pompa de brațul pivotant, care poate încărca două congelatoare. Lungimea maximă a conductei este de 20 de metri, din cauza căderii de presiune. Brațul pivotant are două articulații, pentru un mediu de lucru ușor și ergonomic.
Dotări și caracteristici
- Componentă (desen): Pompă cu buncăr
- Componentă (desen): Braț de umplere
- Componentă (desen): Congelator
- Componentă (desen): Dulap electric
- Componentă (desen): Grup hidraulic
Video
Videoclipurile sunt publicate de producător. Se încarcă doar dacă le pornești.
Aplicații
Categorie
Utilizare tipică
Carne separată mecanic (MDM) · Lichide / pastă (slurry)
Specificații tehnice
| Număr desen | 20-663596 |
|---|---|
| Tip producție | automată |
| Configurație de referință | 1 congelator |
| Debit pompă Sydex (PDF) | 15 m3 pe oră |
| Lungime maximă conductă (PDF) | 20 m |

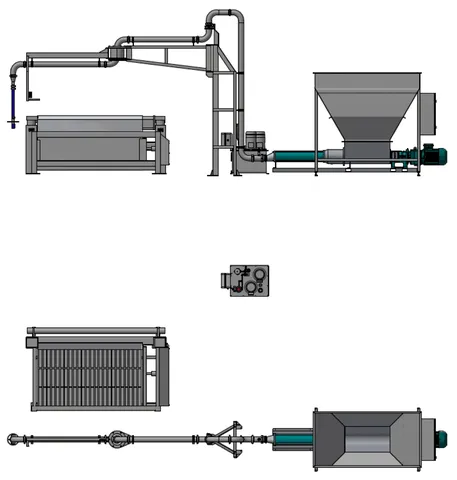

| Dimensiuni de gabarit (desen) | 3921,3 / 8021,8 / 3181 mm |
| Specificație | V3 24/60 C |
|---|---|
| Congelator | V3 24/60 C Nh3 -38° C |
| Timp de ciclu | 150 min |
| Capacitate aprox. | aprox. 6,5 tone/24 ore,Approx 6,5 Ton/24 Hours |
| Dimensiune bloc | 3x347x535x60 |
Valorile tehnice sunt cele publicate de producător pentru fiecare model. Dimensiunile și configurația finală se confirmă pe comandă. Cere fișa completă pentru orice model din tabel.
