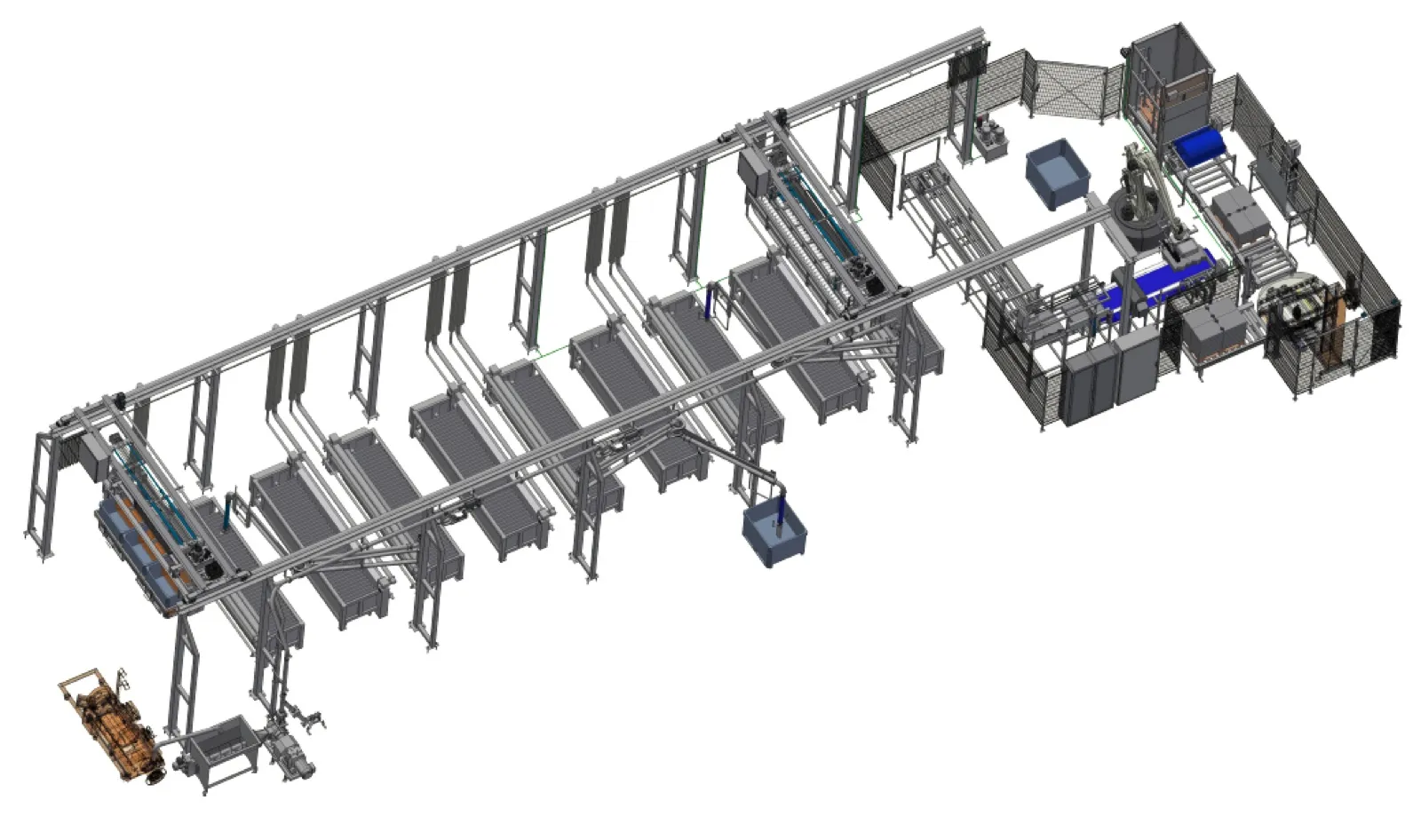

Linie semi-automată de încărcare cu macara și pompă Crane loading & Pump loading 122-659020
Producție semi-automată cu paletizare automată cu robot. Alimentare automată cu paleți și înfolierea paletului plin. Brațe de umplere pentru produse pompabile, cu curățare cu pig, și basculator de containere pentru produse nepompabile.
Pe scurt
- Producător
- Erlinord Automation
- Model
- Crane loading & Pump loading (122-659020)
- Categorie
- Manipulare și transport intern
- Documentație
- 2 documente
- Video
- 1 videoclip
- Stare
- Nou
Fotografiile provin din materialul publicat de Utilia sau, unde a fost confirmat, direct de la producător. Vezi pagina producătorului.
Spune-ne aplicația, capacitatea estimată și termenul proiectului. Revenim cu întrebările tehnice necesare.
Descriere

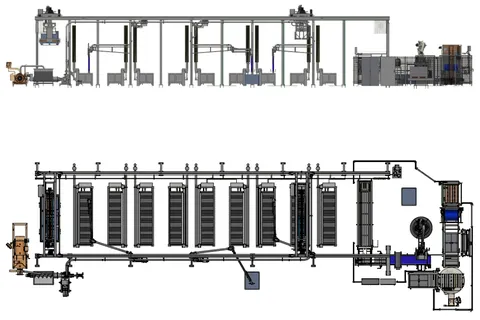

Producție semi-automată cu paletizare automată cu robot. Alimentare automată cu paleți și înfolierea paletului plin. Brațe de umplere pentru produse pompabile, cu curățare cu pig, și basculator de containere pentru produse nepompabile. Configurație exemplificată pe 9 congelatoare. Desen nr. 122-659020.
Descrierea fluxului (din PDF): în funcție de produs, congelatoarele sunt încărcate fie cu un braț de încărcare, fie cu un sistem semi-automat de încărcare cu containere. Operatorul distribuie materialul în congelatoare cu un braț de încărcare racordat la un sistem de conducte și la o pompă. Sistemul are 2 brațe de încărcare, fiecare putând umple 3 congelatoare. Brațul este manevrat manual de operator, care se asigură că produsul este distribuit uniform în compartimentele congelatoarelor; după umplere poate începe ciclul de congelare.
Pentru curățarea conductelor, după pompare operatorul scoate duza și conectează brațul de încărcare la conducta de retur, încarcă manual pig-ul în sistemul de lansare și îl lansează. După ce pig-ul a trecut în conducta corectă, operatorul poate porni secvența de pompare pe celălalt sistem de conducte. Pig-ul de curățare este reținut într-o stație de recepție, fie în buncărul pompei, fie la ieșirea spre big box.
Când blocurile sunt complet congelate și s-a încheiat un ciclu de gaz cald, congelatorul se deschide și ridică blocurile pentru a fi preluate de macaraua de descărcare, operată manual. Operatorul coboară macaraua, se asigură că blocurile sunt fixate în graifer, le ridică și le descarcă pe masa de descărcare. Masa răstoarnă blocurile câte două și câte unul din poziție verticală în orizontală (doar ultimul strat câte unul). Blocurile sunt împinse la tăietorul de blocuri, tăiate în două și trecute printr-un detector de metale; un bloc cu metal este preluat de robot și depus într-un container pentru inspecție.
Blocurile ajung în zona de preluare a robotului de paletizare. Paleții euro standard sunt furnizați dintr-o magazie de paleți; pe palet se derulează o foaie de spumă. Robotul așază blocurile în straturi de câte două, ultimul strat câte unul, iar deasupra se pune o folie de acoperire (9 blocuri pe palet), cu fețele rugoase ale blocurilor una spre alta. Paletul este cântărit, înfoliat automat cu folie stretch și trimis pe un transportor tampon, de unde operatorul îl duce în depozit.
Dotări și caracteristici
- Componentă (desen): Magazie de paleți (EU/US/industriali)
- Componentă (desen): Unitate de spumă / foaie separatoare (slip sheet)
- Componentă (desen): Robot pentru folie intercalată
- Componentă (desen): Ușă de siguranță / acces operator
- Componentă (desen): Detector de metale
- Componentă (desen): Ieșire paleți plini
- Componentă (desen): Transportor de paleți cu cântar
- Componentă (desen): Transportor cu role
- Componentă (desen): Mașină de înfoliat cu folie stretch
- Componentă (desen): Paletizare cu robot
- Componentă (desen): Container pentru blocurile respinse (metal)
- Componentă (desen): Grup hidraulic – congelator
- Componentă (desen): Masă automată
- Componentă (desen): Împingător de blocuri
- Componentă (desen): Tăietor de blocuri
- Componentă (desen): Transportor de blocuri
- Componentă (desen): Dulap electric
- Componentă (desen): Dulap electric înfoliere
- Componentă (desen): Zonă de preluare robot
- Componentă (desen): Gard de protecție
- Componentă (desen): Descărcare automată
- Componentă (desen): Graifer
- Componentă (desen): Încărcare automată
- Componentă (desen): Basculator de containere
- Componentă (desen): Coloană cu braț pivotant
- Componentă (desen): Pompă cu buncăr
- Componentă (desen): Container pentru curățare
- Componentă (desen): Curățarea conductelor
Video
Videoclipurile sunt publicate de producător. Se încarcă doar dacă le pornești.
Aplicații
Categorie
Utilizare tipică
Fructe de mare · Carne separată mecanic (MDM) · Lichide / pastă (slurry) · Organe
Specificații tehnice
| Număr desen | 122-659020 |
|---|---|
| Tip producție | semi-automată |
| Configurație de referință | 9 congelatoare |
| Congelatoare compatibile (desen) | DSI/Freezertech V3, V5, V7 sau V30, V35, V37 (separatoare fixe) |
| Dimensiuni de gabarit (desen) | 5468 / 10201 / 31519 mm |
| Specificație | V3 26/75 | V5 26/75 | V7 26/75 |
|---|---|---|---|
| Congelator | V3 26/75 Nh3 -38° C | V5 26/75 Nh3 -38° C | V7 26/75 Nh3 -38° C |
| Timp de ciclu | 180 min | 180 min | 180 min |
| Capacitate aprox. | aprox. 68,3 tone/24 ore,Approx 68,3 Ton/24 hours | aprox. 58,7 tone/24 ore,Approx 58,7 Ton/24 hours | aprox. 72,7 tone/24 ore,Approx 72,7 Ton/24 hours |
| Dimensiune bloc | 1070x535x75 mm | 600x820x75 mm | 1220x500x75 mm |
Valorile tehnice sunt cele publicate de producător pentru fiecare model. Dimensiunile și configurația finală se confirmă pe comandă. Cere fișa completă pentru orice model din tabel.
