Linii de abatorizare și căi aeriene

Căi aeriene, cârlige și cărucioare, transportoare de organe și platforme de eviscerare pentru linii de abatorizare complete.

41 echipamente

Linii de abatorizare: căi aeriene, eviscerare, platforme
Transportor integral de organe pentru porci
Mecanova

Transportor integral de organe pentru porci

Linii de abatorizare: căi aeriene, eviscerare, platforme
Transportor de organe roșii de porc
Mecanova

Transportor de organe roșii de porc

Linii de abatorizare: căi aeriene, eviscerare, platforme
Elevator de eviscerare porci Pork Dressing Elevator
Mecanova

Elevator de eviscerare porci Pork Dressing Elevator

Linii de abatorizare: căi aeriene, eviscerare, platforme
Transportor orizontal de eviscerare porci
Mecanova

Transportor orizontal de eviscerare porci

Linii de abatorizare: căi aeriene, eviscerare, platforme
Transportor vertical de eviscerare pentru porci
Mecanova

Transportor vertical de eviscerare pentru porci

Linii de abatorizare: căi aeriene, eviscerare, platforme

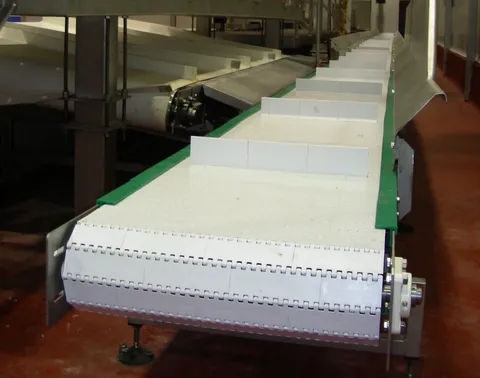

Bandă transportoare pentru organe albe
Mecanova

Bandă transportoare pentru organe albe

Linii de abatorizare: căi aeriene, eviscerare, platforme

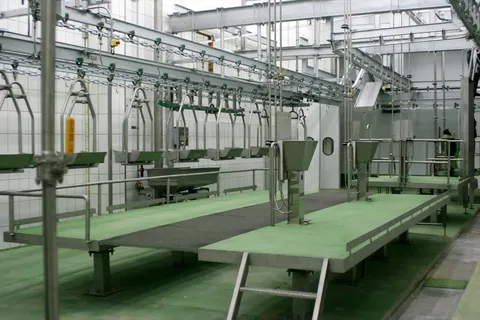

Platforme și posturi de lucru pentru porci
Mecanova

Platforme și posturi de lucru pentru porci

Linii de abatorizare: căi aeriene, eviscerare, platforme
Sistem de transfer pentru bovine
Mecanova

Sistem de transfer pentru bovine

Linii de abatorizare: căi aeriene, eviscerare, platforme
Elevator pneumatic pentru transferul bovinelor
Mecanova

Elevator pneumatic pentru transferul bovinelor

Linii de abatorizare: căi aeriene, eviscerare, platforme

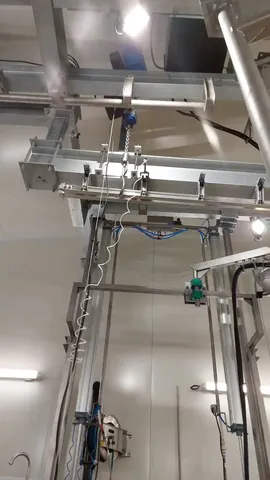

Palan cu lanț pentru transferul bovinelor
Mecanova

Palan cu lanț pentru transferul bovinelor

Linii de abatorizare: căi aeriene, eviscerare, platforme

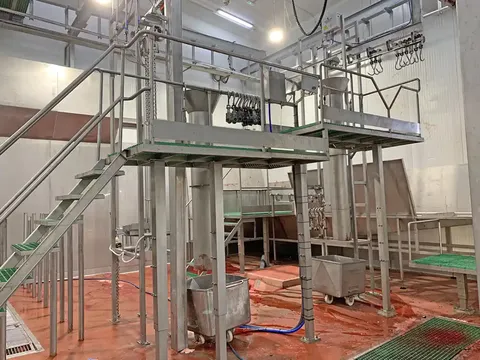

Platformă de transfer bovine
Mecanova

Platformă de transfer bovine

Linii de abatorizare: căi aeriene, eviscerare, platforme

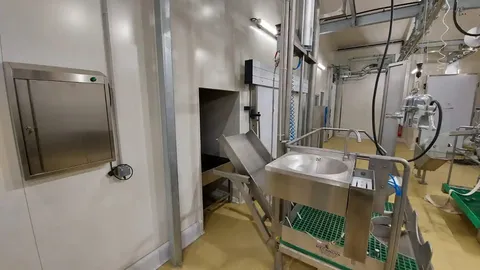

Platformă pentru organe albe bovine
Mecanova

Platformă pentru organe albe bovine

Linii de abatorizare: căi aeriene, eviscerare, platforme

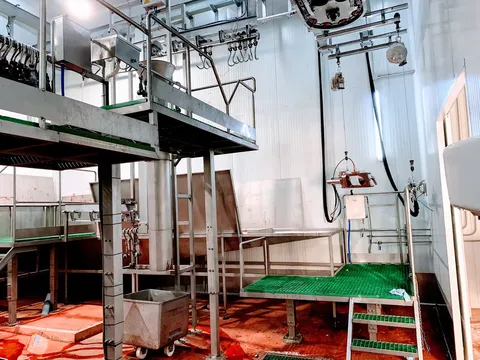

Platformă fixă de eviscerare bovine
Mecanova

Platformă fixă de eviscerare bovine

Linii de abatorizare: căi aeriene, eviscerare, platforme
Bandă transportoare pentru organe albe de bovine
Mecanova

Bandă transportoare pentru organe albe de bovine

Linii de abatorizare: căi aeriene, eviscerare, platforme

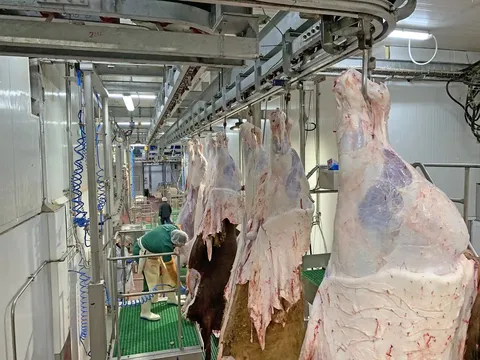

Transportor de prelucrare pentru bovine
Mecanova

Transportor de prelucrare pentru bovine

Linii de abatorizare: căi aeriene, eviscerare, platforme

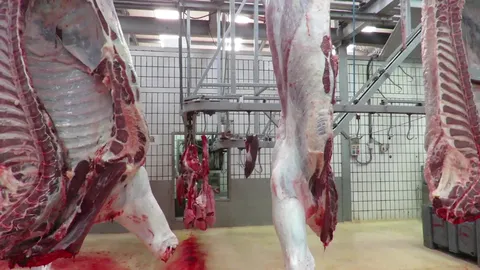

Transportor pentru organe roșii bovine
Mecanova

Transportor pentru organe roșii bovine

Linii de abatorizare: căi aeriene, eviscerare, platforme

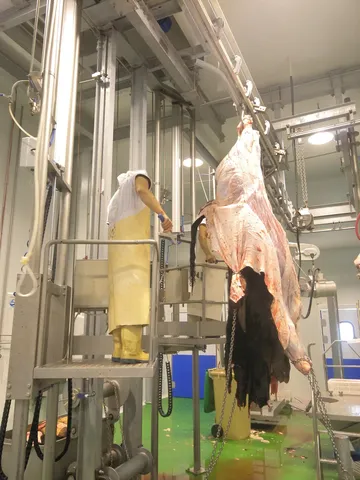

Platformă pentru jupuirea bovinelor
Mecanova

Platformă pentru jupuirea bovinelor

Linii de abatorizare: căi aeriene, eviscerare, platforme

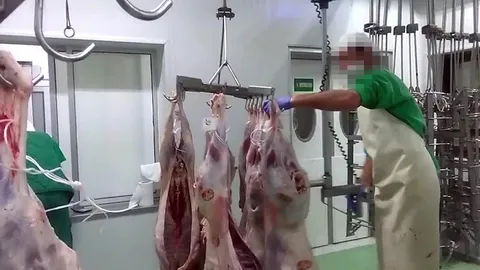

Acumulator de carcase pentru ovine
Mecanova

Acumulator de carcase pentru ovine

Linii de abatorizare: căi aeriene, eviscerare, platforme

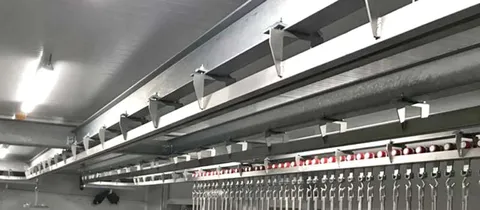

Sistem de cale de rulare Twin-Track din oțel inoxidabil
Mecanova

Sistem de cale de rulare Twin-Track din oțel inoxidabil

Linii de abatorizare: căi aeriene, eviscerare, platforme
Sistem de cale twin-track cu zăbrele
Mecanova

Sistem de cale twin-track cu zăbrele

Linii de abatorizare: căi aeriene, eviscerare, platforme
Sistem de cale tubulară
Mecanova

Sistem de cale tubulară

Linii de abatorizare: căi aeriene, eviscerare, platforme

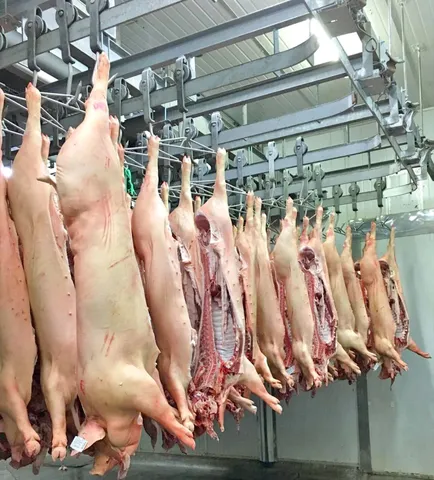

Sistem de șine Flat Track
Mecanova

Sistem de șine Flat Track

Linii de abatorizare: căi aeriene, eviscerare, platforme

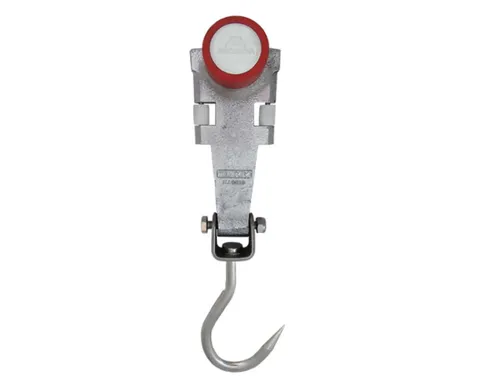

Cărucior twin-track pentru carne
Mecanova

Cărucior twin-track pentru carne

Linii de abatorizare: căi aeriene, eviscerare, platforme

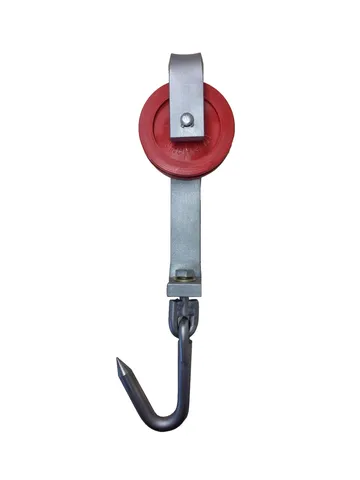

Cărucior Flat-Track (scripete)
Mecanova

Cărucior Flat-Track (scripete)

Linii de abatorizare: căi aeriene, eviscerare, platforme
24 / 41 echipamenteArată mai multe +17

Despre linii de abatorizare și căi aeriene

Aici sunt elementele care leagă posturile unei linii de abatorizare: căile aeriene pe care rulează carcasele, cărucioarele și cârligele, transportoarele de eviscerare și de organe, sistemele de transfer pentru bovine și platformele de lucru. Toate echipamentele din categorie sunt fabricate de Mecanova și sunt proiectate pentru porcine, bovine și ovine.

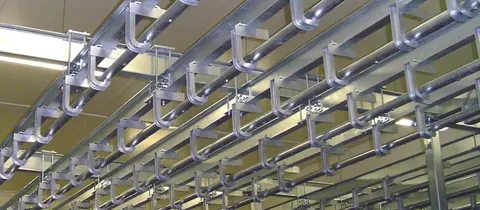

Mecanova produce mai multe tipuri de căi aeriene. Calea tubulară este din țeavă de oțel zincat cu diametrul de 60,3 mm și are ghidaj din polietilenă pentru alunecarea cărucioarelor. Calea flat-track este din platbandă zincată sau din inox AISI-304, de 100x12 mm pentru bovine și de 60x12 mm pentru porci. Sistemele twin-track se fac din inox, cu capacitate de până la 1.000 kg pe metru liniar, din aluminiu extrudat sau în construcție cu zăbrele, în variantele Mini (900 kg/m), Medium (1.500 kg/m) și Mega (4.000 kg/m). Fiecărui tip de cale îi corespund cărucioare dedicate: twin-track, flat-track (în patru mărimi, de la SMALL la XL HD), tubulare din oțel zincat sau aluminiu turnat (300 sau 500 kg) și cărucioare tandem pentru rastele de jamboane, de până la 1.500 kg. Gama se completează cu gambreluri din inox sau aluminiu și cârlige numerotate pe specii.

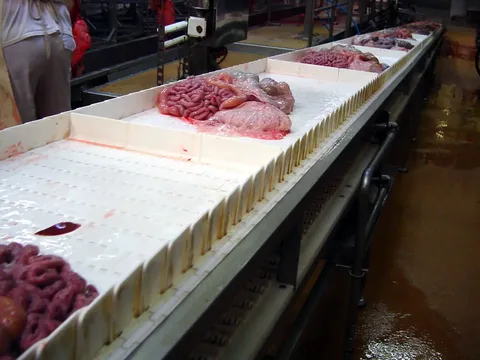

Transportoarele de eviscerare deplasează carcasele între posturi la cadența liniei. La porci există o variantă orizontală, pentru linii de peste 100 de porci pe oră, și una verticală, numai în linie dreaptă, potrivită producțiilor mai simple. Transportoarele de organe roșii, albe sau integrale lucrează sincronizat cu transportorul de carcase, pentru a facilita inspecția veterinară. Benzile pentru organe albe sunt din inox AISI 304, cu bandă modulară din polietilenă, iar unele variante au sistem de autocurățare cu duze.

Tipuri de echipamente din această categorie

  • Căi aeriene. Sistemele tubulare, flat-track și twin-track sunt disponibile din oțel zincat, inox sau aluminiu, cu montaj prin șuruburi și suspendare de structură sau de planșeu.
  • Cărucioare, gambreluri și cârlige. Cărucioarele sunt dedicate fiecărui tip de cale, iar gambrelurile sunt din inox sau aluminiu pentru porci și ovine. Cârligele sunt din inox AISI 304 lustruit, numerotate după folosire: nr. 4 pentru rastele, gambreluri și cărucioare de acumulare, nr. 14 pentru ovine, nr. 16 pentru porci și nr. 18–20 pentru bovine.
  • Transportoare de eviscerare. Transportoarele orizontale și verticale pentru porci și transportoarele de prelucrare pentru bovine și ovine sunt antrenate de motoreductoare dimensionate după sarcină.
  • Transfer bovine și platforme. Sistemul de transfer, elevatorul pneumatic, palanul cu lanț și platformele fixe sau pneumatice deservesc posturile de jupuire, eviscerare și inspecție.

Cum alegi echipamentul potrivit

Alegerea pornește de la tipul de cale existent sau planificat. Transportoarele de eviscerare, transportorul aerian, elevatoarele și sistemele de transfer pentru bovine pot fi echipate pentru cale tubulară, flat-track sau twin-track, dar cărucioarele, gambrelurile și cârligele trebuie să corespundă căii alese. Pentru sarcini mari, cum sunt rastelele de jamboane din fabricile de mezeluri, contează capacitatea pe metru liniar a căii: până la 1.000 kg/m la twin-track din inox și până la 4.000 kg/m la varianta cu zăbrele Mega.

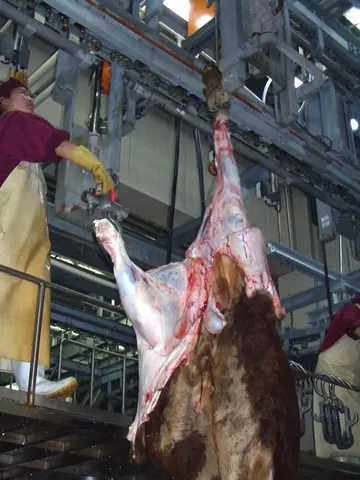

Al doilea criteriu este producția. Palanurile cu lanț pentru transferul bovinelor sunt destinate liniilor mici, de până la 25 de bovine pe oră. La volume mai mari se folosesc sistemul de transfer cu coborâtor și avansator de carcase, elevatorul pneumatic și platformele pneumatice, pe care fiecare operațiune poate fi făcută de un singur operator. Materialul variază și el: unele structuri sunt din oțel zincat la cald, altele integral din inox AISI 304, iar mai multe echipamente au și o variantă din inox, la cerere.

Comparație între căile aeriene Mecanova pentru abator și fabrici de preparate

CaleMaterialProfilSarcină / folosire
Tubularăoțel zincatțeavă Ø 60,3 mmcarcase de porc
Tubulară PEoțel + ghidaj PEØ 60,3 mmfără ungere, Euro-hook
Flat-trackoțel zincat / inox60x12 / 100x12 mmporc / bovine
Twin inoxinox AISI 304țeavă 50x40 / 60x40≤ 1.000 kg/m
Twin aluminiualuminiu 6063profil extrudatșa: rupere la 2.240 kg
Zăbreleinox AISI 304patru țevi900 / 1.500 / 4.000 kg/m

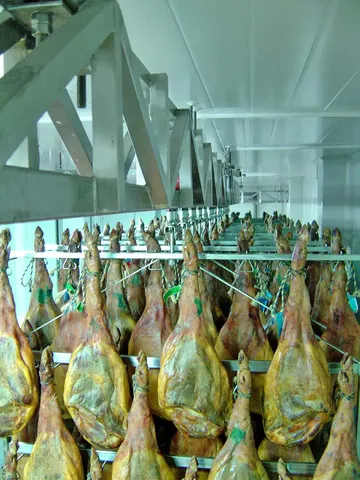

Toate căile sunt fabricate de Mecanova, cu suporturi (șei) la 600 mm. Calea tubulară cu ghidaj din polietilenă 1000 este mai lată, nu are nevoie de ungere și este necesară pentru cârligele Euro-hook. Twin-track din inox este recomandat în mediile umede și corozive: sărare și post-sărare la jamboane, uscătorii de cârnați, rastele în cuptoare. Calea cu zăbrele are trei variante: Mini (până la 900 kg/m), Medium (1.500 kg/m) și Mega (4.000 kg/m).

Întrebări frecvente

Ce cale aeriană aleg pentru abator: tubulară, flat-track sau twin-track?

Mecanova arată că sistemul tubular este răspândit în Europa Centrală și este gândit în general pentru carcase de porc; țeava are 60,3 mm, iar varianta cu ghidaj din polietilenă nu se unge. Flat-track-ul este răspândit în America, Europa de Est și Asia, folosește role sau cărucioare și are platbandă de 60x12 mm la porci și de 100x12 mm la bovine. Twin-track-ul din inox duce până la 1.000 kg pe metru liniar și este indicat în spațiile umede și corozive, iar pentru sarcini mai mari, de până la 4.000 kg/m, există calea cu zăbrele.

Ce transportor de eviscerare pentru porci se potrivește liniei mele?

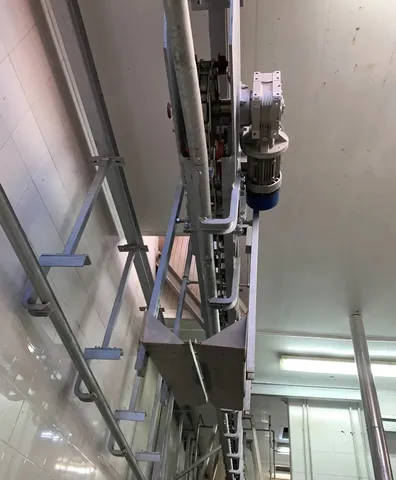

Transportorul orizontal Mecanova este destinat liniilor de peste 100 de porci pe oră și permite traseu drept sau curb, cu orice tip de cale: tubulară, twin-track sau flat-track. Transportorul vertical lucrează numai în linie dreaptă, cu lanț MC 112 cu pas de 100 mm, și este potrivit producțiilor mai simple și transportului spre camere. Pentru organele roșii, transportorul aerian este recomandat de la peste 120 de animale pe oră.

Cum se face transferul bovinelor de pe sângerare pe linia de prelucrare?

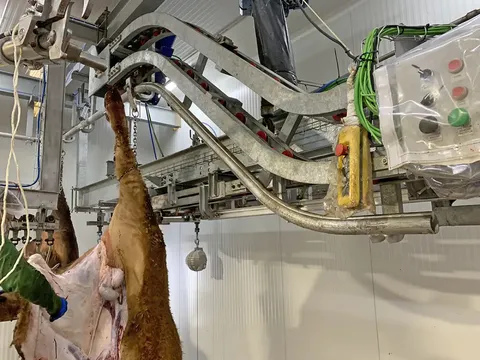

La liniile mici, de până la 25 de bovine pe oră, Mecanova folosește palanul cu lanț, cu sarcina maximă de 1.500 kg; pentru animale sub 700 kg, palanul electric poate fi înlocuit cu un cilindru pneumatic. Sistemul de transfer, format din coborâtorul electric de carcase, avansatorul pneumatic sau electric și brațul pentru al doilea picior, permite o producție de până la 150 de bovine pe oră.

Merită o platformă pneumatică în locul platformelor fixe?

Pe platforma pneumatică, un singur operator poate lucra pe toată înălțimea carcasei, de sus până la cap. Mecanova dă exemplul pre-jupuirii, unde e nevoie de un operator pe platforma pneumatică și de trei pe platformele fixe la înălțimi diferite, care lungesc și linia. Platforma standard are 1.500 x 1.000 mm suprafață utilă, este din inox AISI 304 și lucrează la 6 bar; există și variante de 1.200 x 1.000 mm și de 800 x 800 mm.
