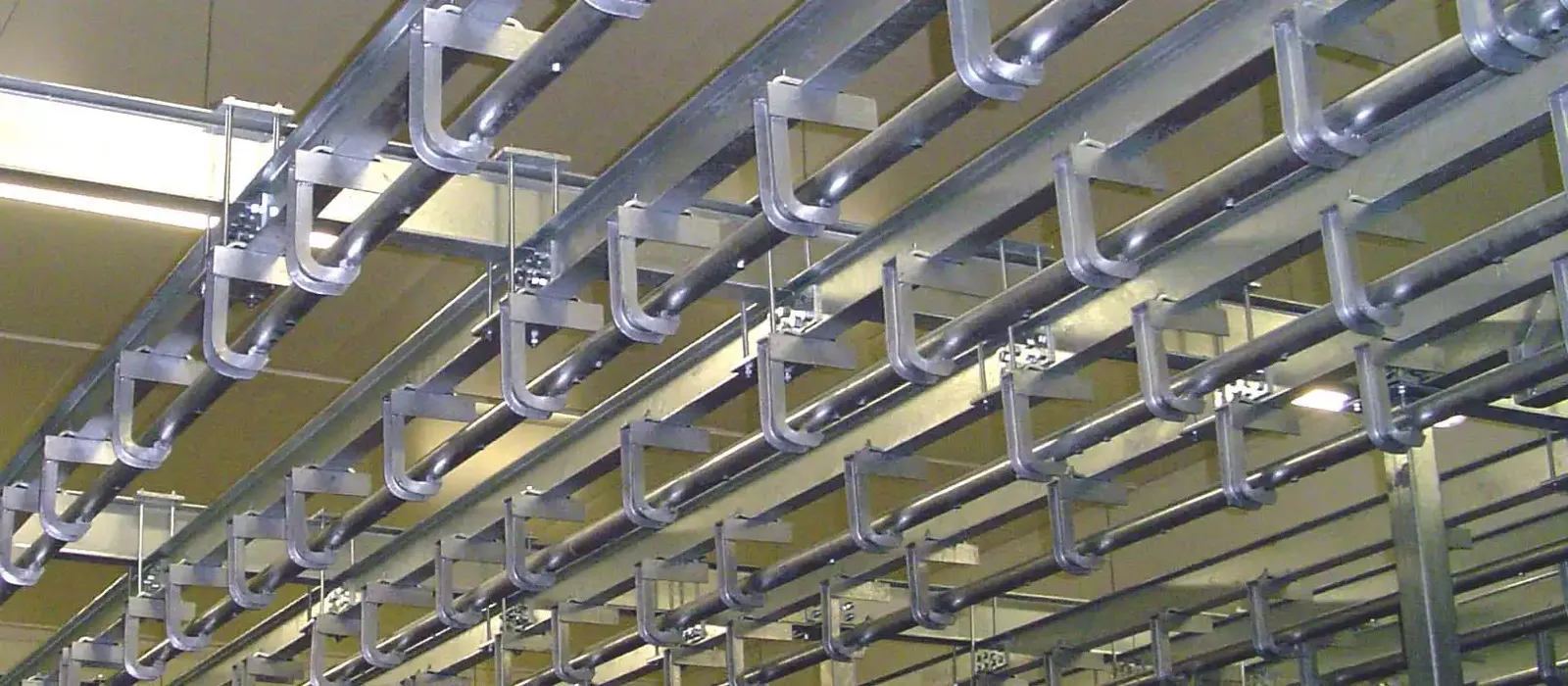

Sistem de cale tubulară

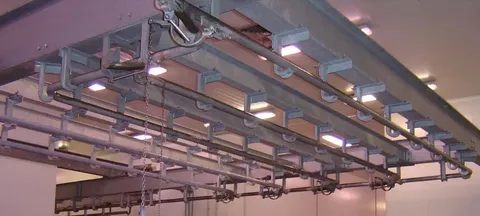

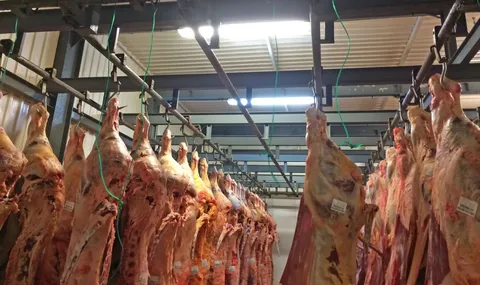

Deplasarea carcaselor în abatoare se poate face cu căi de tip tubular. Această cale este frecventă în țările din Europa Centrală și este în general proiectată pentru deplasarea carcaselor de porc.
Pe scurt
- Producător
- Mecanova
- Model
- Tubular Track System
- Proces
- Abatorizare
- Documentație
- 2 documente
- Stare
- Nou
Fotografiile provin din materialul publicat de Utilia sau, unde a fost confirmat, direct de la producător. Vezi pagina producătorului.
Spune-ne aplicația, capacitatea estimată și termenul proiectului. Revenim cu întrebările tehnice necesare.
Descriere
Deplasarea carcaselor în abatoare se poate face cu căi de tip tubular. Această cale este frecventă în țările din Europa Centrală și este în general proiectată pentru deplasarea carcaselor de porc. La Mecanova fabricăm cale tubulară adaptată nevoilor clienților noștri. Pe lângă designul convențional, facem un pas mai departe și fabricăm și cale tubulară cu teflon.

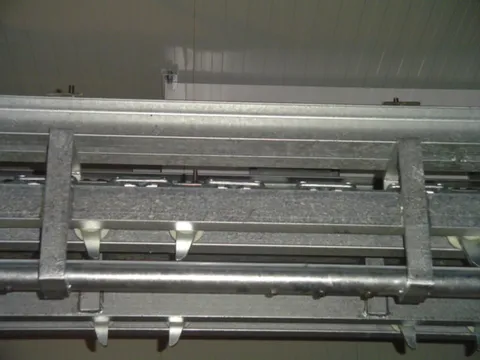

Cale tubulară cu teflon: este un sistem cu un ghidaj din polietilenă 1000 amplasat pe țeavă, care facilitează alunecarea cărucioarelor. Acest tip de cale tubulară cu teflon este mai lat și nu necesită lubrifiere.
Pentru acest tip de cale, atât pentru varianta convențională, cât și pentru cea cu teflon, Mecanova oferă cărucioare adaptate fiecărui tip:
Cărucior tubular cu diabolo: acest cărucior circulă cu ușurință pe o țeavă de Ø50mm sau Ø60mm, deoarece diabolo-ul este echipat cu doi rulmenți. Căruciorul este de obicei lubrifiat cu vaselină alimentară, deoarece frecarea oțelului poate face ca șpan metalic să cadă pe carcasă. Datorită acestei lubrifieri, acest tip de incident este evitat.
Euro-cârlig pentru carne: pentru utilizarea euro-cârligului este necesară o cale tubulară specială cu teflon: cu ghidajul din polietilenă, căruciorul alunecă mai bine. În plus, acest tip de ghidaj permite echiparea cu cărucioare sau cârlige mai ieftine.
Acest tip de cârlig este indicat în instalațiile mari care necesită mii de unități, unde toate deplasările sunt automatizate. În aceste cazuri, euro-cârligul este cea mai bună opțiune datorită costului redus și mentenanței minime.
Dotări și caracteristici
- Acoperim orice nevoie cu echipe fiabile și experimentate.
- Rapiditate în proiectarea instalației.
- Avem stoc permanent de cale tubulară cu teflon la cel mai bun preț.
- Profil de cale aeriană din țeavă de oțel S-275-JR cu finisaj zincat
- Ghidaj din polietilenă 1000 pentru alunecarea cărucioarelor
- Diametrul țevii utilizate va fi de 60,3 mm
- Moment de inerție al căii egal cu 33,5 cm4

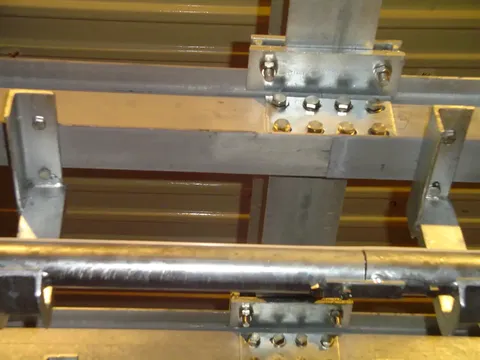

- Fixarea căii de grinda structurii de susținere se poate realiza cu o șa din profil de oțel S-275-JR din UPN – 60×30, împreună cu un cornier pentru fixarea grinzii, în funcție de instalație.
- Elementele de legătură dintre șei și grinda de manipulare sunt din oțel S-275-JR zincat
- Șuruburi conform standardelor DIN
- Oțel pentru țevile căii: țeavă rotundă structurală Mannesmann MSR, standard DIN 59410
- Aliajul șeii conform UNE 38252, revizia 1
Aplicații
Proces
Utilizare tipică
Deplasarea carcaselor în abatoare se poate face cu căi de tip tubular.
Specificații tehnice
| Date tehnice la cerere. Trimitem fișa completă odată cu oferta. |
Valorile tehnice nu sunt estimate. Datele numerice se preiau din documentația producătorului și se confirmă pe configurația comandată. Rândurile marcate „Date tehnice la cerere” se completează la ofertare.
Opțiuni și accesorii
- Macaz manual 2D
- Macaz pneumatic 2D
- Macaz de ieșire gravitațional
- Treceri pneumatice retractabile prin uși
Service și integrare
Mentenanță
Plan de mentenanță preventivă corelat cu utilizarea echipamentului.
ServicePiese și consumabile
Componente și consumabile pentru echipamentele din portofoliu.
Piese și consumabileIntegrare în flux
Poziționarea echipamentului în layout și în fluxul de producție.
Consultanță
Documentație
Documentele marcate „descarcă” provin din materialul original al producătorului sau al Utilia.
Echipamente similare
Transportor pentru organe roșii bovine
Transportorul de organe roșii și capete de bovine are funcția de a transporta aceste piese de la platforma de extragere până la punctul de inspecție veterinară…
Bandă transportoare pentru organe albe de bovine
Această bandă transportoare pentru organe albe de bovine este recomandată pentru linii de mare producție sau de export.

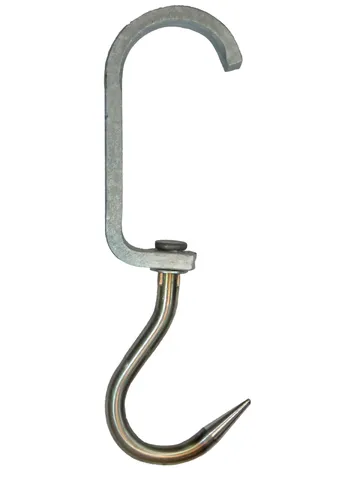

Cârlig glisant Euro pentru carne
