Linie automată cu congelator orizontal pentru produse pompabile Pumpable products 122-658773

Descriere

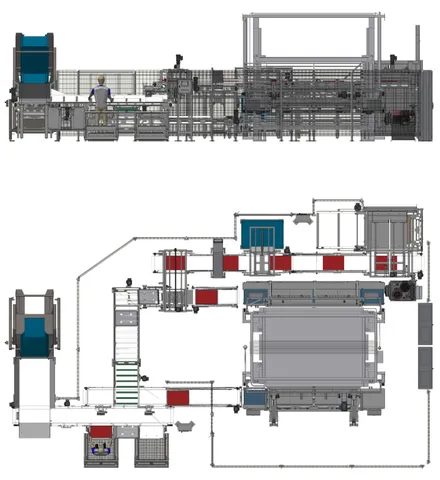

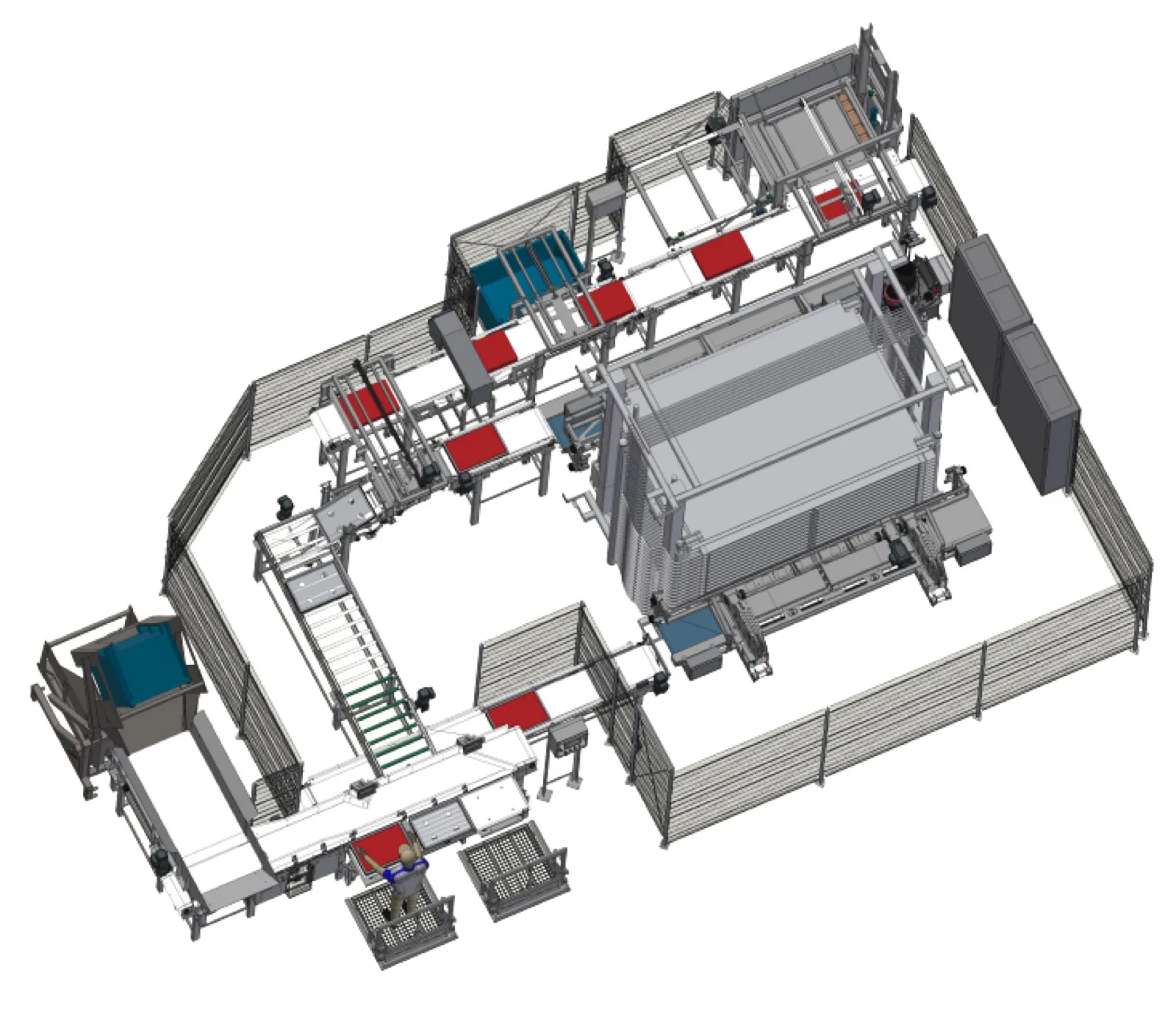

Producție automată de produse pompabile, configurație exemplificată pe 1 congelator orizontal. Desen nr. 122-658773.

Descrierea fluxului (din PDF): operatorul pune un container mare cu produs în basculator, care îl golește într-un jgheab legat de transportorul de produs. Deasupra acestuia, un transportor de tăvi aduce tăvi goale. Operatorul ia o tavă goală, o pune pe un cântar de masă și introduce un sac de plastic în tavă, apoi glisează produsul în tavă. Pentru a obține 20 kg, un instrument de cântărire afișează greutatea exactă; pentru ajustarea fină, operatorul poate tăia bucăți mici pe jgheabul de alunecare, care are o placă de tăiere din PEHD.

Când tava este plină, operatorul închide sacul și împinge tava pe un jgheab înclinat spre transportorul de tăvi pline, care duce tăvile neînghețate spre transportorul de încărcare al congelatorului orizontal flexibil DSI, cu un tampon de patru tăvi. Congelatorul preia câte patru tăvi, le ridică sau coboară la stația de congelare și le împinge înăuntru rând cu rând. Când o stație este plină, se închide și începe ciclul de congelare, în timp ce sistemul de alimentare umple stația următoare. Congelatorul poate îngheța tăvi pentru blocuri de 400 x 600 x 100 și 75 mm.

La final, stația de congelare se deschide; tăvile noi împinse înăuntru împing tăvile congelate pe partea cealaltă, pe transportorul de ieșire, care le duce la nivelul transportorului cu role. La transportorul cu lanț, blocurile sunt ejectate din tăvi pe un transportor paralel, iar tăvile goale revin în zona de umplere. Blocurile trec prin detecția de metale (blocurile cu metal sunt împinse automat într-un container pentru inspecție manuală) și ajung la paletizorul semi-automat.

Operatorul pune un palet gol în paletizor, închide ușa și apasă start. Câte două blocuri sunt împinse pe placa paletizorului; când s-a format un strat de patru blocuri, placa se retrage și stratul este depus pe palet. Ciclul se repetă până la 10 straturi, corespunzând la 800 kg, sau până când operatorul semnalează schimbarea produsului; apoi operatorul scoate paletul plin și pune unul gol.

Dotări și caracteristici

• Componentă (desen): Manipulare manuală cu cântar
• Componentă (desen): Platformă pentru operator
• Componentă (desen): Transportor carne proaspătă
• Componentă (desen): Basculator de containere
• Componentă (desen): Transportor tăvi pline
• Componentă (desen): Transportor cu role pentru tăvi goale
• Componentă (desen): Intrare
• Componentă (desen): Congelator HS
• Componentă (desen): Separator bloc-tavă
• Componentă (desen): Împingător de blocuri
• Componentă (desen): Transportor la ieșire
• Componentă (desen): Detector de metale
• Componentă (desen): Transportor de blocuri
• Componentă (desen): Dispozitiv de respingere blocuri
• Componentă (desen): Container pentru blocurile respinse (metal)
• Componentă (desen): Ușă de siguranță / acces operator
• Componentă (desen): Paletizor automat
• Componentă (desen): Placă împingătoare de blocuri
• Componentă (desen): Grup hidraulic – congelator/manipulare
• Componentă (desen): Dulap electric – manipulare
• Componentă (desen): Dulap electric – congelator HS
• Componentă (desen): Gard de protecție
• Avantaj (catalog): blocuri cu greutate fixă
• Avantaj (catalog): trasabilitate
