Linie semi-automată de încărcare cu macara și pompă Crane loading & Pump loading 122-659023
Producție semi-automată cu paletizare automată cu robot. Stație de pungi și stație de clătire igienică pentru o igienă optimă în producția destinată consumului uman.
Pe scurt
- Producător
- Erlinord Automation
- Model
- Crane loading & Pump loading (122-659023)
- Categorie
- Manipulare și transport intern
- Documentație
- 2 documente
- Video
- 1 videoclip
- Stare
- Nou
Fotografiile provin din materialul publicat de Utilia sau, unde a fost confirmat, direct de la producător. Vezi pagina producătorului.
Spune-ne aplicația, capacitatea estimată și termenul proiectului. Revenim cu întrebările tehnice necesare.
Descriere

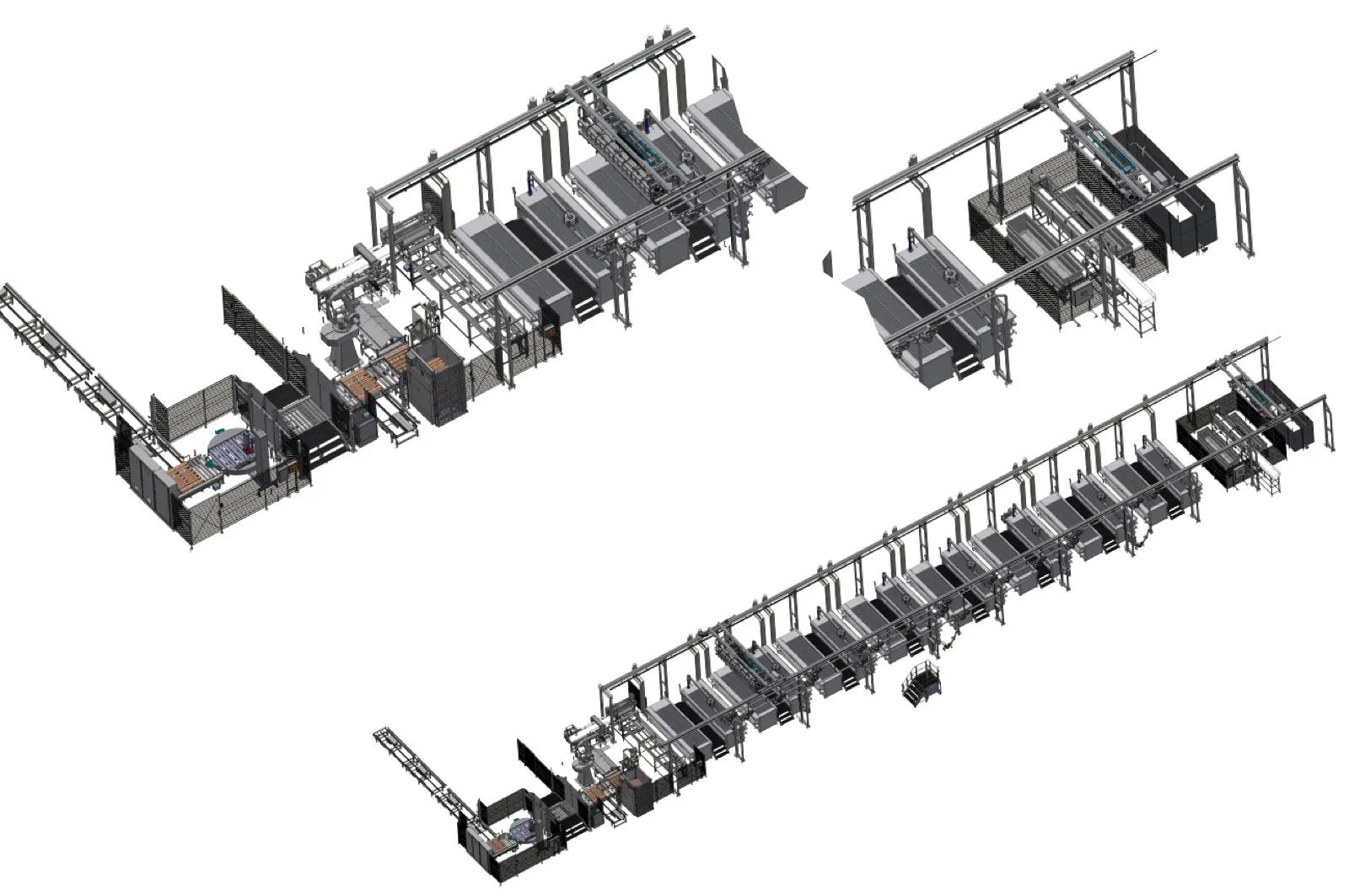

Producție semi-automată cu paletizare automată cu robot. Stație de pungi și stație de clătire igienică pentru o igienă optimă în producția destinată consumului uman. Configurație exemplificată pe 16 congelatoare V37 flat top cu 36 de stații. Desen nr. 122-659023.
Descrierea fluxului (din PDF) – Scenariul 1: operatorul distribuie materialul în congelatoare cu un braț de încărcare, de pe o platformă pentru operator (din cauza înălțimii congelatoarelor). Brațul este racordat la un sistem de conducte. Sistemul are 8 brațe de încărcare, fiecare putând umple două congelatoare. Operatorul se asigură că produsul este distribuit uniform în compartimente; apoi poate începe ciclul de congelare.
Scenariul 2: containerele de încărcare sunt umplute cu organe întregi de la un sistem de transportoare cu jgheab, care se deplasează înainte și înapoi pentru umplere uniformă. Când containerul atinge greutatea dorită, sistemul primește semnal de oprire, iar jgheabul se poate roti spre celălalt container. Macaraua de încărcare preia automat un container plin, îl duce deasupra unui congelator gol, iar operatorul îl răstoarnă ușor; produsul ajunge pe congelatorul cu plăci și este distribuit uniform de operator. Macaraua revine automat la stația de andocare cu containerul gol și preia următorul container.
După decongelare, congelatorul se deschide și ridică blocurile. Macaraua de descărcare se deplasează automat la primul congelator terminat; operatorul coboară macaraua, verifică fixarea blocurilor în graifer și apasă „go”; macaraua ridică blocurile, le asigură cu o tavă de siguranță și le descarcă automat pe masa de descărcare, care le răstoarnă din vertical în orizontal. Blocurile trec printr-un detector de metale; un bloc cu metal este respins de robotul de paletizare într-un container.
Blocurile sunt transportate pe banda de blocuri cu pulverizare integrată de denaturant (pe fiecare față) spre zona de preluare a robotului. Paletizarea folosește paleți standard US 40”x48” din magazia de paleți; înainte de paletizare se aplică automat o foaie separatoare (slip sheet). Robotul așază blocurile cu fețele rugoase una spre alta. Paletul este cântărit, trimis la o stație manuală unde operatorul pune o pungă peste stivă, apoi înfoliat automat cu folie stretch. Operatorul poate introduce și retrage paleți parțiali la transportorul pentru ½ paleți; după înfoliere paletul ajunge pe un transportor tampon, de unde este dus în depozit.
Dotări și caracteristici
- Componentă (desen): Transportor cu lanț în camera frigorifică
- Componentă (desen): Dulap electric
- Componentă (desen): Dulap electric înfoliere
- Componentă (desen): Dulap electric paletizare robot
- Componentă (desen): Transportor cu lanț cu ridicare completă
- Componentă (desen): Mașină de înfoliat cu folie stretch
- Componentă (desen): Gard de protecție
- Componentă (desen): Ușă de siguranță / acces operator
- Componentă (desen): Transportor de paleți cu cântar
- Componentă (desen): Transportor cu lanț la intrare
- Componentă (desen): Paleți goi (EU/US/industriali)
- Componentă (desen): Masă automată
- Componentă (desen): Paletizare cu robot
- Componentă (desen): Detector de metale
- Componentă (desen): Împingător de blocuri
- Componentă (desen): Zonă de preluare robot
- Componentă (desen): Transportor de blocuri
- Componentă (desen): Unitate de spumă / foaie separatoare (slip sheet)
- Componentă (desen): Robot pentru folie intercalată
- Componentă (desen): Valvă cu 3 căi, compatibilă cu pig
- Componentă (desen): Descărcare automată
- Componentă (desen): Graifer pentru congelatoare flat top
- Componentă (desen): Coloană cu braț pivotant
- Componentă (desen): Curățarea conductelor
- Componentă (desen): Container pentru curățare
- Componentă (desen): Încărcare prin conductă
- Componentă (desen): Încărcare automată
- Componentă (desen): Răsturnător de containere
- Componentă (desen): Container
- Componentă (desen): Stație de andocare containere
- Componentă (desen): Unitate de umplere containere
- Componentă (desen): Clătire containere
Video
Videoclipurile sunt publicate de producător. Se încarcă doar dacă le pornești.
Aplicații
Categorie
Utilizare tipică
Fructe de mare · Carne separată mecanic (MDM) · Lichide / pastă (slurry) · Organe / carne
Specificații tehnice
| Număr desen | 122-659023 |
|---|---|
| Tip producție | semi-automată |
| Configurație de referință | 16 congelatoare |
| Congelatoare | V37 flat top cu 36 de stații |
| Dimensiune bloc | 1220 x 500 x 100 mm |
| Greutate bloc | 51,8kg |
| Timp de ciclu | 240 min |
| Capacitate pe zi pe congelator | 11.200kg/24 ore |
| Capacitate 16 congelatoare | 179.200kg/24 ore |

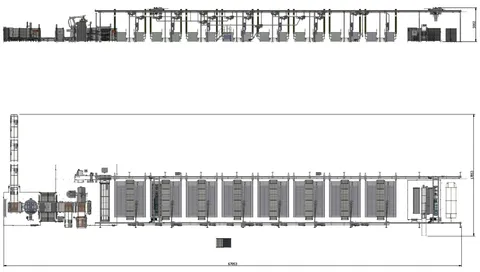

| Dimensiuni de gabarit (desen) | 5002 / 67053 / 17853 mm |
Valorile tehnice nu sunt estimate. Datele numerice se preiau din documentația producătorului și se confirmă pe configurația comandată. Rândurile marcate „Date tehnice la cerere” se completează la ofertare.
