Sistem de cale dublă (Twin Track) din aluminiu

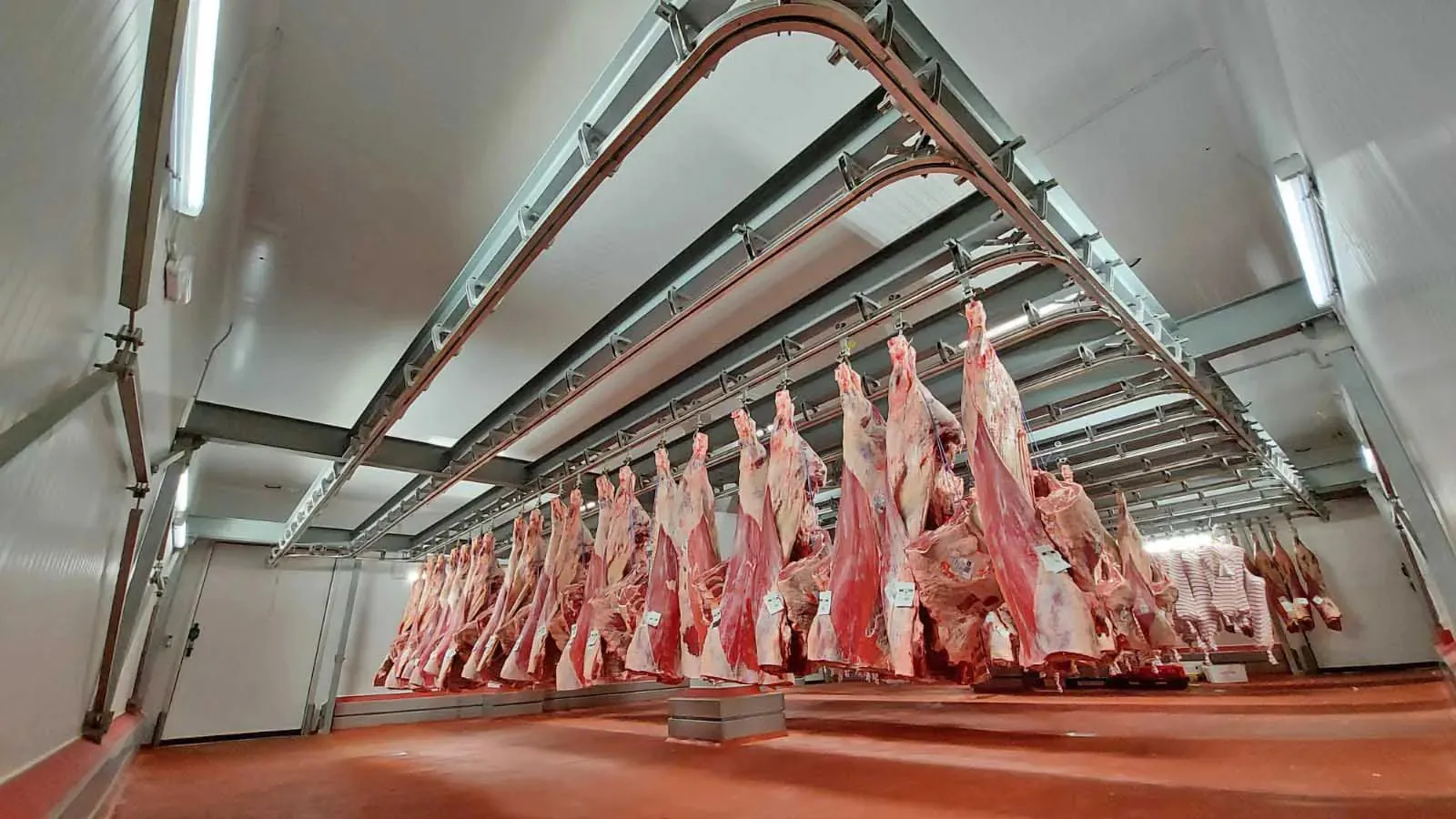

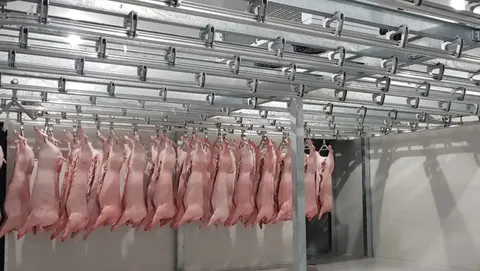

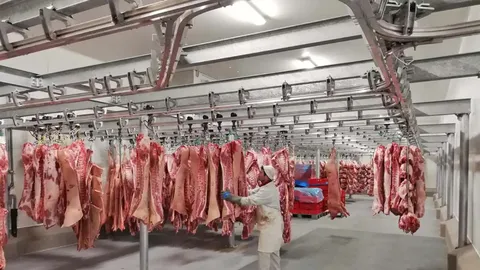

Sistemul de cale dublă (Twin-Track) din aluminiu este cel mai modern, economic, sigur și curat model de cale de pe piață.
Pe scurt
- Producător
- Mecanova
- Model
- Aluminum Twin Track System
- Proces
- Abatorizare
- Documentație
- 2 documente
- Stare
- Nou
Fotografiile provin din materialul publicat de Utilia sau, unde a fost confirmat, direct de la producător. Vezi pagina producătorului.
Spune-ne aplicația, capacitatea estimată și termenul proiectului. Revenim cu întrebările tehnice necesare.
Descriere
Sistemul de cale dublă (Twin-Track) din aluminiu este cel mai modern, economic, sigur și curat model de cale de pe piață. Diferitele elemente care alcătuiesc această structură o fac un model de ultimă generație, care răspunde așteptărilor și nevoilor producătorului.
Profil din aluminiu extrudat: profilul din aluminiu Mecanova are un design care îi conferă o capacitate mare de încărcare, durată lungă de viață și înșurubare ușoară pe șa. Șeile din aluminiu turnat gravitațional au o rezistență mare, cu o sarcină de rupere la testul de tracțiune de 2.240 kg.

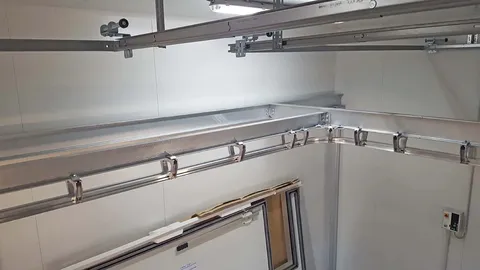

Șa: designul șeii permite înșurubarea ușoară a profilului pe șa și a șeii pe structură. Designul șeii este indicat pentru suspendarea de o structură portantă de tip IPE sau IPN (dublu T) zincată la cald. Poate fi însă suspendată și de o structură nevăzută, deasupra panoului, folosind tije de suspendare din oțel inoxidabil. Mecanova amplasează șeile la fiecare 600 mm, deși această distanță poate fi adaptată diferitelor cerințe.

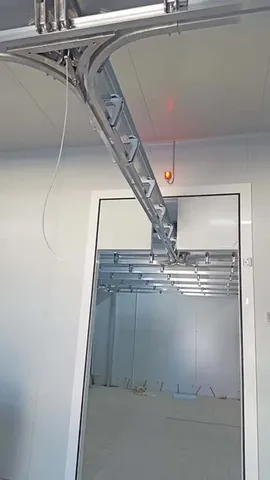

Macazuri: macazurile pe o cale dublă pot fi cu două sau trei direcții. Acestea au de obicei găuri integrate pentru montarea acelor manuale.
Mecanova poate oferi și macazuri cu ace pneumatice.
Dotări și caracteristici
- Cea mai bună calitate de pe piață.
- Experiență vastă, care se traduce prin rapiditate în execuție.
- Seriozitate în calculul și execuția structurii (carcasele din camerele noastre nu se mișcă singure).
- Profil de cale aeriană din aliaj de aluminiu extrudat 6063
- Moment de inerție al căii duble egal cu 46,44 cm4
- Secțiunea căii este proiectată pentru a permite rularea cărucioarelor sau a scripeților de transport și, în același timp, pentru a facilita montarea elementelor necesare fixării sale.
- Fixarea căii de grinda structurii de susținere prin intermediul unei șei
- Elementele de legătură dintre șei și grinda de manipulare sunt din oțel inoxidabil AISI – 304
- Șuruburi din oțel inoxidabil AISI – 304
- Șuruburi conform standardelor DIN
- Toleranțe dimensionale ale profilului căii conform standardului UNE 30.066.89/ISO 6362-4
- Tratament de revenire T-5 al profilului căii conform standardului UNE-EN-755-2:1998
- Aliajul șeii conform UNE 38252, revizia 1
Aplicații
Proces
Utilizare tipică
Sistemul de cale dublă (Twin-Track) din aluminiu este cel mai modern, economic, sigur și curat model de cale de pe piață.
Specificații tehnice
| Date tehnice la cerere. Trimitem fișa completă odată cu oferta. |
Valorile tehnice nu sunt estimate. Datele numerice se preiau din documentația producătorului și se confirmă pe configurația comandată. Rândurile marcate „Date tehnice la cerere” se completează la ofertare.
Service și integrare
Mentenanță
Plan de mentenanță preventivă corelat cu utilizarea echipamentului.
ServicePiese și consumabile
Componente și consumabile pentru echipamentele din portofoliu.
Piese și consumabileIntegrare în flux
Poziționarea echipamentului în layout și în fluxul de producție.
Consultanță
Documentație
Documentele marcate „descarcă” provin din materialul original al producătorului sau al Utilia.
